產品介紹

線切割加工機

人性化CNC控制系統

  • 簡化校模步驟使大部份功能只要2~3個操作步驟即可開始校模動作
  • Windows線切割系統將操作介面大幅簡化,並增加熱鍵區,將常用功能鍵集中於此,有效降低學習時間及操作難度。
  • 可動態顯示 3D 圖形,並能縮放、區域放大與旋轉圖形,進行細節瀏覽觀看。
  • 多項補償功能以維持成品精度。
  • 多種連接方式(包括Ethernet, USB接頭,RS232),提供客人多項資料傳輸選擇。

Wi-200S

浸水式
  • 最大工件尺寸 (LxWxH)

    550x470x115 / 150 mm

  • 可使用線徑

    Ø 0.1~0.3 mm

  • 工作台尺寸

    450x400 mm

  • 最大切割斜度

    ±10° (60 mm)

  • 最大工件重量

    300 kgs

  • 最大軸線負載

    6 kgs

  • 傳動系統

    5軸AC 伺服

  • 水質控制

    自動

  • 可同動軸數

    X / Y / U / V (4軸)

  • 水箱容量

    450 L

  • X/Y軸行程

    210 / 200 mm

  • 機器重量

    1700 kgs

  • Z軸行程

    155 mm

  • 佔地面積 (LxWxH)

    1800x1900x1850

  • U/V軸行程

    30/30 mm

Wi-430S

浸水式
  • 最大工件尺寸 (LxWxH)

    700x540x295 mm

  • 可使用線徑

    Ø 0.1~0.3 mm

  • 工作台尺寸

    640x500 mm

  • 最大切割斜度

    ±22.5 (100 mm)

  • 最大工件重量

    500 kgs

  • 最大軸線負載

    10 kgs

  • 傳動系統

    5軸AC 伺服

  • 水質控制

    自動

  • 可同動軸數

    X / Y / U / V (4)

  • 水箱容量

    570 L

  • X/Y軸行程

    400/ 300 mm

  • 機器重量

    2100 kgs

  • Z軸行程

    300 mm

  • 佔地面積 (LxWxH)

    3100x2200x2150

  • U/V軸行程

    100/100 mm

Wi-530S

浸水式
  • 最大工件尺寸 (LxWxH)

    870x540x295 mm

  • 可使用線徑

    Ø 0.1~0.3 mm

  • 工作台尺寸

    740x500 mm

  • 最大切割斜度

    ±22.5 (100 mm)

  • 最大工件重量

    700 kgs

  • 最大軸線負載

    10 kgs

  • 傳動系統

    5軸AC 伺服

  • 水質控制

    自動

  • 可同動軸數

    X / Y / U / V (4軸)

  • 水箱容量

    570 L

  • X/Y軸行程

    500/ 300 mm

  • 機器重量

    2450 kgs

  • Z軸行程

    300 mm

  • 佔地面積 (LxWxH)

    3250x2200x2150

  • U/V軸行程

    100/100 mm

Wi-640S

浸水式
  • 最大工件尺寸 (LxWxH)

    1000x720x345 mm

  • 可使用線徑

    Ø 0.1~0.3 mm

  • 工作台尺寸

    870x680 mm

  • 最大切割斜度

    ±22.5 (100 mm)

  • 最大工件重量

    1000 kgs

  • 最大軸線負載

    10 kgs

  • 傳動系統

    5軸AC 伺服

  • 水質控制

    自動

  • 可同動軸數

    X / Y / U / V (4軸)

  • 水箱容量

    940 L

  • X/Y軸行程

    600/ 450 mm

  • 機器重量

    3500 kgs

  • Z軸行程

    350 mm

  • 佔地面積 (LxWxH)

    3550x2650x2300

  • U/V軸行程

    100/100 mm

Wi-1065S

浸水式
  • 最大工件尺寸 (LxWxH)

    1550x1050x515 mm

  • 可使用線徑

    Ø 0.15~0.3 mm

  • 工作台尺寸

    1345x680 mm

  • 最大切割斜度

    ±22.5 (100 mm)

  • 最大工件重量

    1000 kgs

  • 最大軸線負載

    16 kgs

  • 傳動系統

    5軸AC 伺服

  • 水質控制

    自動

  • 可同動軸數

    X / Y / U / V (4軸)

  • 水箱容量

    2400 L

  • X/Y軸行程

    1000/ 600 mm

  • 機器重量

    8000 kgs

  • Z軸行程

    520 mm

  • 佔地面積 (LxWxH)

    4200x4350x3250

  • U/V軸行程

    160/160 mm

Wi-30E

沖水式
  • 最大工件尺寸 (LxWxH)

    760x520x295 mm

  • 可使用線徑

    Ø 0.1~0.3 mm

  • 工作台尺寸

    640x500 mm

  • 最大切割斜度

    ±22.5 (100 mm)

  • 最大工件重量

    500 kgs

  • 最大軸線負載

    10 kgs

  • 傳動系統

    5軸AC 伺服

  • 水質控制

    自動

  • 可同動軸數

    X / Y / U / V (4軸)

  • 水箱容量

    270 L

  • X/Y軸行程

    400 / 300 mm

  • 機器重量

    1950 kgs

  • Z軸行程

    300 mm

  • 佔地面積 (LxWxH)

    2300x2200x2150

  • U/V軸行程

    100/100 mm

Wi-50E

沖水式
  • 最大工件尺寸 (LxWxH)

    870x520x295 mm

  • 可使用線徑

    Ø 0.1~0.3 mm

  • 工作台尺寸

    740x500 mm

  • 最大切割斜度

    ±22.5 (100 mm)

  • 最大工件重量

    700 kgs

  • 最大軸線負載

    10 kgs

  • 傳動系統

    5軸AC 伺服

  • 水質控制

    自動

  • 可同動軸數

    X / Y / U / V (4軸)

  • 水箱容量

    270 L

  • X/Y軸行程

    500 / 300 mm

  • 機器重量

    2300 kgs

  • Z軸行程

    300 mm

  • 佔地面積 (LxWxH)

    2600x2200x2150

  • U/V軸行程

    100/100 mm

Wi-60E

沖水式
  • 最大工件尺寸 (LxWxH)

    1100x650x340 mm

  • 可使用線徑

    Ø 0.1~0.3 mm

  • 工作台尺寸

    870x680 mm

  • 最大切割斜度

    ±22.5 (100 mm)

  • 最大工件重量

    1000 kgs

  • 最大軸線負載

    10 kgs

  • 傳動系統

    5軸AC 伺服

  • 水質控制

    自動

  • 可同動軸數

    X / Y / U / V (4軸)

  • 水箱容量

    300 L

  • X/Y軸行程

    600 / 450 mm

  • 機器重量

    3400 kgs

  • Z軸行程

    350 mm

  • 佔地面積 (LxWxH)

    3000x2650x2250

  • U/V軸行程

    100/100 mm

Wi-70E

沖水式
  • 最大工件尺寸 (LxWxH)

    1170x680x295 mm

  • 可使用線徑

    Ø 0.15~0.3 mm

  • 工作台尺寸

    970x730 mm

  • 最大切割斜度

    ±22.5 (100 mm)

  • 最大工件重量

    1000 kgs

  • 最大軸線負載

    10 kgs

  • 傳動系統

    5軸AC 伺服

  • 水質控制

    自動

  • 可同動軸數

    X / Y / U / V (4軸)

  • 水箱容量

    360 L

  • X/Y軸行程

    750 / 500 mm

  • 機器重量

    4000 kgs

  • Z軸行程

    300 mm

  • 佔地面積 (LxWxH)

    3200x2700x2250

  • U/V軸行程

    100/100 mm

Wi-90E

沖水式
  • 最大工件尺寸 (LxWxH)

    1380x760x295 mm

  • 可使用線徑

    Ø 0.15~0.3 mm

  • 工作台尺寸

    1120x730 mm

  • 最大切割斜度

    ±22.5 (100 mm)

  • 最大工件重量

    1300 kgs

  • 最大軸線負載

    10 kgs

  • 傳動系統

    5軸AC 伺服

  • 水質控制

    自動

  • 可同動軸數

    X / Y / U / V (4軸)

  • 水箱容量

    360 L

  • X/Y軸行程

    900 / 500 mm

  • 機器重量

    5200 kgs

  • Z軸行程

    300 mm

  • 佔地面積 (LxWxH)

    3600x2900x2300

  • U/V軸行程

    100/100 mm

獨特圓弧、直角、垂直度控制機能

圓弧、轉角、線消耗性補償

不需增加G code,可依照補償值(D值)加入圓弧、轉角、線 消耗性補償開啟或關閉,以改善工件過切等現象。

G code 功能

除了標準G Code外,健陞之線切割機控制器增加了以下G Code功能 :

G9

上下異形插值,程式-G01,輔助-G02

G10

上下異形插值,程式-G01,輔助-G03 可接受 G01 X, Y, U, V, K, L 上下異形碼

五種轉角輔助線功能

比其它線切割機廠商多增加之轉角輔助線功能

0

交點

1

<90度(切線)

2

<90度(繞圓)

3

切線

4

繞圓

碳化鎢材質切割結構

直流電源加工會破壞切割面,造成模具壽命簡短;交流無電解電源,可以有較佳的切割面,
且不會破
壞材質結構。



DC一般電源加工

AC無電解電源加工

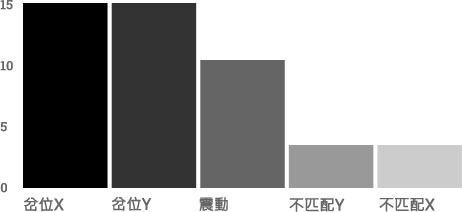

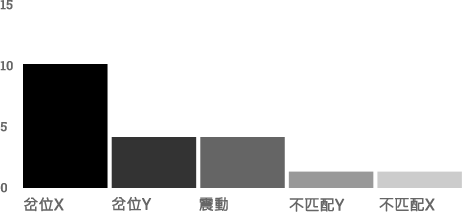

DC一般電源與AC無電解電源加工比較

AC切割電源可以降低電擊消耗並提高切割精度相較於DC切割電源,在模具切割上,AC切割電源能有效地防止氧化及消耗,並減少損壞層,防止工件表面硬度的磨耗,並可延長模具壽命。

DC一般電源加工

AC無電解電源加

高剛性機械結構

機身結構利用CAE ( 電腦輔助工程 ) 模擬各軸在實際運作過程中 的結構分析,所以我們採用高剛性的T型機身結構,可降低荷重 及熱變形的問題,以確保機械永久精度。

工件荷重

500kg

機台空間誤差補償與系統剛性分析
工作台面荷重變形
工作台荷重 (kg) 台面最大變形量 (m)
1 100 0.832e-7
2 300 2.91e-7
3 500 4.16e-7
4 1000 8.32e-7

設計範圍內最大荷重變形為 0.42um

最大變形位置

循環驗證結果
(直徑50mm 速度400mm/min)

控制器補償

半徑 : 24.9977mm 真圓度 0.0456

控制器補償

半徑 : 24.9991mm真圓度 0.0171mm

高剛性機械結構

A輕巧的U、V軸及鋼強主軸
  • U、V、Z軸設計於立柱上方,以確保在強水壓粗加工的精度及錐度加工的精確度。
  • 穩固的主軸結構,搭配雙線軌主軸設計,以避免主軸因長期切割而產生變形問題。
走線系統
  • 採用日本松下AC伺服馬達(自動穿線系統)、磁粉 離合器、收線馬達及夾線機構等協同控制,可 準確調整因微小抖動而帶來的走線不穩定的現象 ,保證走線系統穩定、故障率低。
  • 送線部份選用先進銅線恒張力電機,任何時候 都可保證線張力的穩定性,防止在正常加工狀 態下,由於突然斷線而造成的銅線纏繞現象。
B高精度的線軌及傳動系統
  • 採用高精度線性滑軌,理想的滾道入口幾何尺寸 和較大的滾珠數量,使其具有較小的彈性波動, 在所有負荷方向上具有高剛度,並搭配最佳的循 環設計和滾珠導向,使運行更加平穩順暢。
  • X、Y軸採用寬大及厚實機械結構設計,以確保 機台不論在任何一點工作,其負重皆不會偏移機 械本體。
自動穿線系統
  • 本公司自行開發的自動穿線系統,採用電流融 線方式,以降低一般用刀具剪線造成穿線效率 差及不易保養且耗材損耗大的問題。
  • 不需要加裝任何選配項目,即可輕易穿過 Ø0.15mm的銅線。

優越的控制系統

人因的設計、智慧的互動、高科技的控制裝置

輸入方式

鍵盤、滑鼠、觸控螢幕、USB、NET

圓形倍率

1.0 ~ 1000.0 times

螢幕顯示

15吋LCD觸控螢幕

位置指令方式

相對、絕對

作業系統

Windows XP Embedded

圓形旋轉

0° ~ 360°

控制系統

32bit雙處理器控制系統 (CPU+DSP)

線徑補正

±0.999 mm

儲存裝置

4 GB CF card

加工條件記錄

0 ~ 999

控制軸數

5軸 (X/Y/Z/U/V)

圓形模擬

3D顯示

最小指令單位

0.0001 mm

副程或呼叫層數

20

最大指令值

±9999.9999mm/999.9999 inch

切割電源

AC POWER

指令單位

0.0001 mm/inch

無負載電壓

4段 ( 80 / 90 / 110 / 130V )

放電模式

Normal / Fine / Super Fine 共212組

放電時間

24段 ( 50ns /段)

最大送線速度

300 mm/sec

休止時間

43段 ( 8~50 µs )

進給速度

快速移動 : 400 mm/min
手動 : 1,100,400,800 mm/min
空跑 : 0 ~ 400 mm/min

最佳表面粗糙度

Ra0.30 µm (Ra0.18µm 選配)

加工設定

自動參數

保養情報

電箱溫度

控制器機能
  • G95自動進給 (Fuzzy)
  • 伺服落後保護(動態 + 漂移)
  • 尋溝槽
  • 放電進給參數調整
  • 主動極限保護(硬軟體)
  • 尋圓孔中心
  • 上下異形碼 G5、G6、G7、G8、G9、G10
  • 解析精度: 0.1µm
  • 尋外圓中心
  • 接受G01上下異形碼
  • 補償精度: 0.1µm
  • 尋板幅中心
  • 圓弧補償 G500、G501
  • 控制中斷時間: 1 ms
  • 垂直校正
  • 轉角補償 G502、G503
  • 無限退刀單節量
  • 平行補償
  • 線消耗補償 G504、G505
  • 手動加工 (MDI)
  • 節距補償
  • 倒圓角功能 (G48、49、60、61、62)
  • 內建短路停止
  • 直角補償
  • 機台直角度補償
  • 內建開路停止
  • 波霸校正
  • X,Y 軸直角補償
  • 前饋控制
  • 內含CUP (DSP)
  • X,Y 平面與U,V平面之平行度補償
  • 退距離功能
  • 控制軸數: 6
  • 5種過角模式
  • 軟體極限保護
  • 外框干涉檢查
  • 多線段干涉檢查
  • 公/ 英制切換
  • 外框干涉排除
  • 多線段干涉排除
  • 中/ 英文切換
  • 移動到Z軸下限
  • 自動放電條件搜尋
  • USB 存取介面
  • Z軸下限設定
  • 轉角減速
  • 移動到定位點
  • Z軸上升
  • 圓弧減速
  • 移動到垂直點
  • 移動到G92 記錄點
  • 助走加工
  • 單節加工
  • POS 功能
  • 內含轉角判斷
  • 單節暫停
  • 機械鎖定
  • 內含圓弧判斷
  • 錯誤訊息
  • 空跑
  • 工件旋轉
  • 保養情報
  • 進單節
  • 工件X,Y 鏡射
  • 加工參數資料記錄檔
  • 退單節
  • 軸交換
  • 暫存單節量: 700
  • 退距離
  • 背景編輯
  • 加工記錄
  • 退到 G92
  • 內含間隙電壓處理
  • 100 組座標記錄
  • 尋邊角功能
  • 3D 圖形縮放與翻轉
  • 尋原點
  • 機台睡眠/li>
  • 自動洩/浸水
  • 自動跳孔 (By Pass)
  • 螢幕休眠
  • 控制器當機保護
  • 尋邊
  • 單節跳躍
標準配件

自動垂直校正器

1 組

工件壓板

1 組

離子交換樹脂(5L)

1 包

導電塊

2 個

鑽石導線具 (Ø0.25 mm)

1 組

手工具箱

1 個

過濾網

2 個

銅線 (Ø0.25 mm)

1 卷

選購配件

鑽石導線具

穩壓器

線張力計

CAD/ CAM程式軟體

水阻計

X,Y 軸光學尺

3R (EROWA) 夾具系統

工作台平行桿

自動穿線系統

22.5° 廣角噴水頭組

線速計

自動剪線系統

冷卻器

PCD 專用切割電源組
Note: Wi-1065SA&Wi- 640S (X,Y內含光學尺)

設置工作環境

輸入電源

AC 380V/ 220V 三相 50HZ/ 60HZ

溫度控制

20度上下1 度誤差

消耗電力

15KVA (不含冷卻器)

溼度控制

75% RH 以下

環境需求

噪音防止,電波干擾防止,安全維護

振動控制

Under 0.6 mm/ S2

接地工事

為防止外部異常電壓入侵及提升機器加工中的穩定性(接地值小於10Ω)

高精密模具加工成果

提供航太科技、IC電子、醫療等高科技產業
高精度IC 腳座

工件材質

SKD11

銅線規格

Ø 0.10 mm

工件厚度

10 mm

表面粗度

Ra 0.22 µm

高精密加工成果

特殊第六軸加工

應用範圍

特殊醫療器材

工件材質

SKD11

銅線規格

Ø 0.20 mm

工件厚度

30 mm

表面粗度

Ra 0.33 µm

石墨電極加工

應用範圍

EDM加工領域

工件材質

石墨

銅線規格

Ø 0.15 mm

工件厚度

30 mm

表面粗度

Ra 0.50 µm

廣角錐度加工

應用範圍

精密機械零組件

工件材質

SKD11

銅線規格

Ø 0.25 mm

工件厚度

20 mm

表面粗度

Ra 0.50 µm

PCD

加工成品
Ourselves - Developed

先進的PCD微細線切割迴路

針對國內缺乏PCD材料切割之線切割機因素,健陞公司特 開發一款微細線(Ø0.05~0.10mm) PCD專用切割電源以滿足 業界所需。

PCD刀具材料使用非常廣範(應用技術層級高)例 : 光電能源 產業、汽車產業、光學3C產業、IC電子產業…等等。

實際加工產品 : 鋁合金鋼圈、活塞加工、光學鏡片模仁加 工、LCD 玻璃切割、手機外殼CD 紋、封裝黏晶頭、PCB基 板邊緣修整…等等。

A. PCD迴路

B.標準迴路

JSEDM標準機 與 JSEDM +PCD在200倍放大鏡顯示的差異性

楓葉形上下異形加工

應用範圍

EDM電極

工件材質

SKD11

銅線規格

Ø 0.25 mm

工件厚度

60 mm

表面粗度

Ra 0.42 µm

高精度齒輪嵌合加工

應用範圍

精密型汽機車零組件

工件材質

SKD11

銅線規格

Ø 0.25 mm

工件厚度

60 mm

表面粗度

Ra 0.37 µm

風扇形大錐度加工

應用範圍

射出成品產業

工件材質

SKD11

銅線規格

Ø 0.25 mm

工件厚度

70 mm

表面粗度

Ra 0.47 µm
