WIRE CUT - Превосходный контроллер проволочно-вырезных электроэрозионных станков JSEDM

Вид на центральный вход завода-производителя электроэрозионных станков JSEDM (Тайвань)

ПРЕВОСХОДНАЯ СИСТЕМА ЧПУ PC-ITRI (ТЕПЕРЬ НА ОСНОВЕ WINDOWS)

СИСТЕМЫ УПРАВЛЕНИЯ СТАНКАМИ JSEDM
РАЗРАБАТЫВАЮТСЯ И СОВЕРШЕНСТВУЮТСЯ
В СОТРУДНИЧЕСТВЕ С
ГОСУДАРСТВЕННЫМ
ИНСТИТУТОМ ПРОМЫШЛЕННЫХ
ТЕХНОЛОГИЙ
И ИССЛЕДОВАНИЙ ТАЙВАНЯ

(INDUSTRIAL TECHNOLOGY & RESEARCH INSTITUTE).

ВОЗМОЖНОСТИ СИСТЕМЫ ЧПУ PC-ITRI

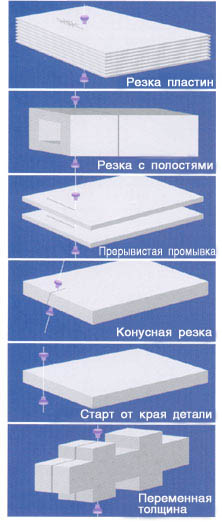

Погружные проволочно-вырезные станки JSEDM для работы в различных условиях, когда затруднена промывка: с заготовками переменной толщины, имеющих полости, где промывка прерывается

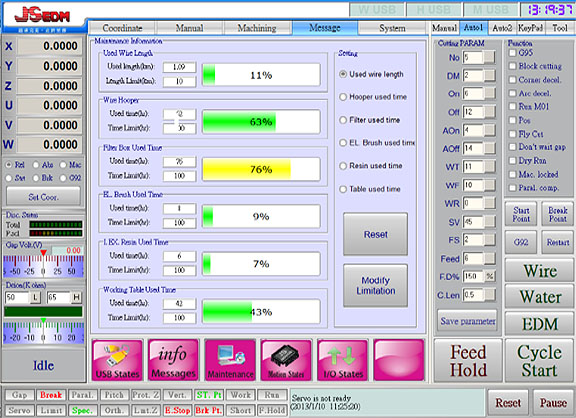

Графический интерфейс электроэрозионного проволочно-вырезного станка JSEDM Wi-430S, Wi-200S журнал периодичности обслуживания и учета рабочего времени

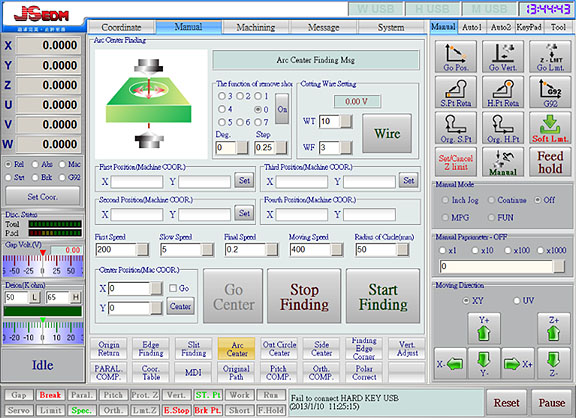

Графический интерфейс электроэрозионного проволочно-вырезного станка JSEDM Wi-430S, Wi-200S функции ручного режима - поиск центра отверстия, также поиск края, референс станка, поиск середины детали, настройка вертикальности проволоки (вертикальная калибровка), поиск центра дуги, поиск середины паза, возврат в начало выбранной системы координат, настройка функции компенсации перекоса заготовки относительно осей координат станка

- Журнал периодичности обслуживания
и учета рабочего времени.

- Полноэкранное редактирование.

- Легкое программирование и редактирование.

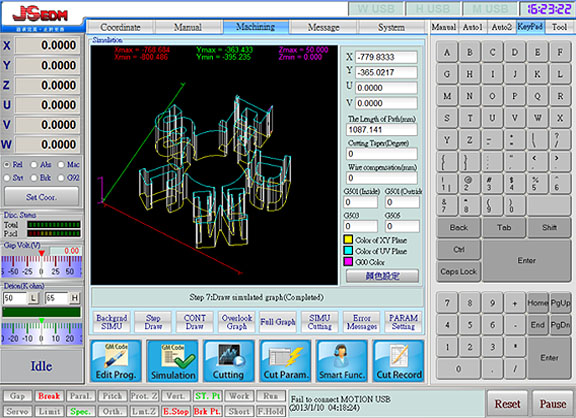

- 2D и 3D графическое моделирование траектории перед началом обработки.

- Фоновое редактирование и моделирование новой
программы во время обработки по другой программе.

- Функция Zoom - увеличение.

Погружные проволочно-вырезные станки JSEDM - надежное оборудование, способное работать в различных условиях, когда затруднена промывка: с заготовками переменной толщины, имеющих полости, где промывка прерывается.

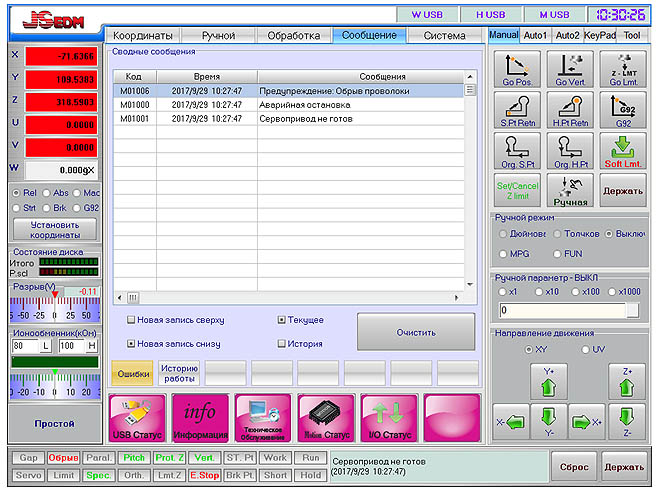

Графический интерфейс электроэрозионного проволочно-вырезного станка JSEDM Wi-430S, Wi-200S журнал сообщений об ошибках

Графический интерфейс с подсказками для оператора
облегчает управление станком.

Графический интерфейс
функций ручного режима:

поиск края,
референс станка,
поиск середины детали,
поиск центра отверстия,
настройка вертикальности (вертикальная калибровка),
поиск центра дуги,
поиск середины паза,
возврат в начало выбранной системы координат,
настройка функции компенсации перекоса заготовки относительно осей координат машины.

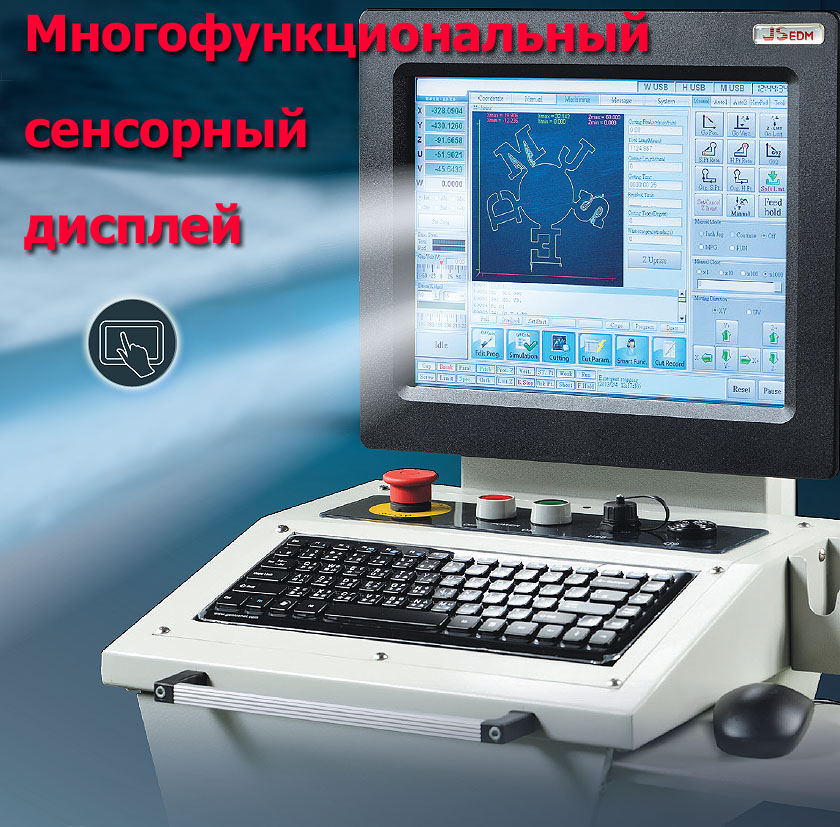

многофункциональный сенсорный дисплей электроэрозионного проволочно-вырезного станка JSEDM Wi-430S, Wi-200S выносной пульт оператора, полноразмерная клавиатура, мышь

Системы ЧПУ проволочно - вырезных станков JSEDM совместимы с наиболее распространенными CAD/CAM системами. Для подготовки программ в кодах ISO достаточно использовать стандартный постпроцессор.

Различные наборы технологических параметров и параметры генератора хранятся в памяти в массивах данных и могут быть вызваны определенными командами в любом месте программы для индивидуальной обработки каждого участка детали, а также могут быть в любой момент отрегулированы оператором вручную с пульта.

Пульт оператора станков серии Wi - это отдельная от генератора стойка, имеет сенсорный дисплей, полноразмерную клавиатуру, мышь, USB-интерфейс, подставку под пульт дистанционного управления, а также удобен для работы сидя.
